Neigingsopstelling Grootte Perspapiermachine Aanpasbare rolgrootte

Machines voor het vervaardigen van hoogwaardig papier

Overzicht:

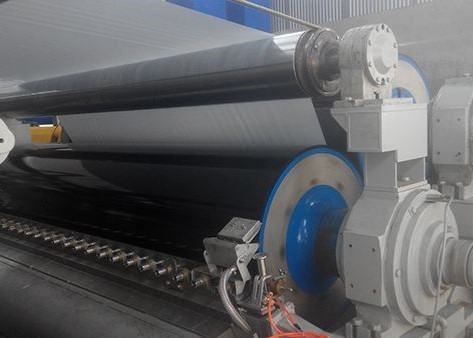

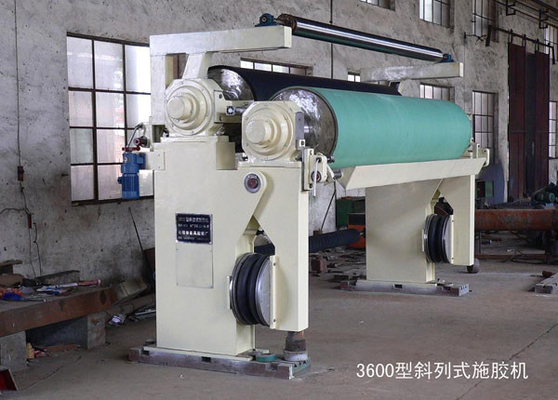

Deze maatpers is een neigingsmachine en bestaat uit een paar maatrolletjes die 30° in horizontale richting neigen.De van de drooggroep getrokken velden worden in de twee rollen geplaatst om de oppervlakte te afmetenDe twee rollen zijn grootte rollen, en de onder druk gezette vorm is pneumatisch.

Volgens de gestelde aandrijflijn kan het worden verdeeld in twee soorten mobiele telefoons links en rechts.en omgekeerd.

Tecnical Parameter:

Beschrijving van de structuur:

Het bestaat uit twee maatrollers, een pick-uproller, een olijfroller, een voedingsslang, een schraper, een lijmstopapparaat en een pneumatisch druktoestel.Een rubberen voedingsbuis wordt boven de maatrol geplaatst om lijm tussen de twee rollen te leveren, en de hoeveelheid lijm wordt geregeld door een klep voor de rubberen voedingsbuis, and a rubber plate with adjustable pressure is arranged on both ends of the sizing roller to prevent glue Run away on both sides of the roll surface to keep excess glue flowing in the glue pan below the sizing roll. Het schraperapparaat wordt gebruikt voor het strippen van papier. Over het algemeen moet de schraper tijdens normale productie worden opgeheven om de levensduur van de applicatorrol te verlengen.

1: Raam en druktoestel

Het frame van de lijmmachine heeft een doosvormige structuur, gietijzer en een pneumatische band onder druk.met een gewicht van niet meer dan 50 g/m2De lijndruk is 60KN/cm.

1.1 Frame HT200 2 stuks

1.2 Arm QT50-5 1 stuks

1.3 basisplaten HT150 2 stuks

1.4 Lagershuis HT200 2 stuks

1.5 Vaste afstandsgeweldingen voor buizen

1.6 Airbag 2 stuks

2.Maatstaande rolmachine

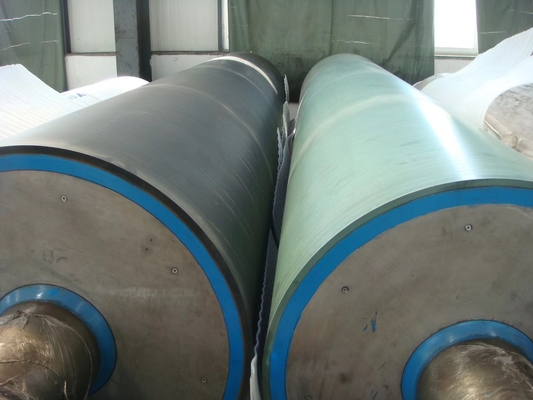

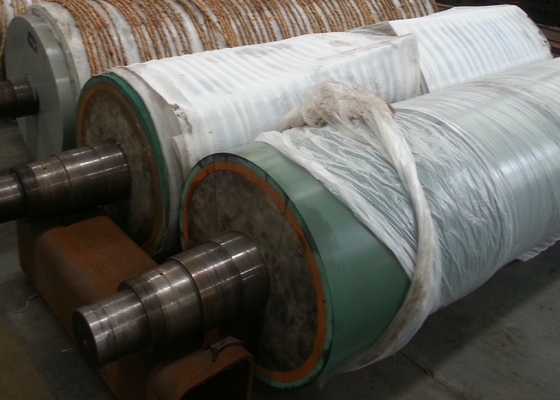

Deze machine heeft twee gegommerde maatrollers, die bestaan uit een vast dragerhuis en een maatrol en op het frame zijn gemonteerd.De rol is een gietstuk met een wanddikte van 60 mmHet oppervlak is bedekt met rubber en de gemiddelde hoogte wordt bepaald op basis van de breedte van het netpapier.

2.1 Bovenrol van maatrol: φ800*2250 mm, gummierde dikte 20 mm, asdiameter φ110 mm,

De hardheid van het rubber is A 96±2°,

2.2.Onderrol: φ805*2250 mm, rubberde dikte 20 mm, asdiameter φ110 mm.De hardheid van het rubber is

2.3 draaghouding HT200 4 stuks

3. het papierrol apparaat

Het apparaat is samengesteld uit een dragerhuis en een rollenrol voor het voeden van papier.en de zelfgordel aandrijving en de losse papieropvangschaaf.

3.1 papiervoederrol 2 stuks

3.2 lagers met zitplaats UCP211 2 stuks

4.apparaat voor het rollen van olijfpapier

Het apparaat bestaat uit een dragerstoel en een rol voor het voeden van olijfoliepapier.met een losse papieropvangschaal.

4.1 Olijfoliepapierrol 2 stuks

4.2 Lagers met zitplaats UCP211 2 stuks

5.schraper apparaat

Het schraperapparaat bestaat uit een beugel, een schraperhouder en een hefapparaat.en de hoek tussen de schraper en het oppervlak van de applicatorrol is 20 gradenHet schraapblad is gemaakt van een fenollaminaat en het hefapparaat is een excentrieke kamstructuur.

5.1 beugel HT150 4 stuks

5.2 schraperhouder HT150 2 stuks

5.3 cam HT150 2 stuks

6.Limvoorziening:

Het apparaat bestaat uit een reeks buizen van roestvrij staal waardoor de verbinding op de maatrol wordt gespoten.

7. Kleefapparaat:

Het lijmstopapparaat is een paar pakkingen.De plaats van de stopjes kan worden ingesteld zodat de pakkingen strak aan het oppervlak van de twee rubberrollers worden bevestigd om het rubber aan beide zijden te blokkerenOm het vloeibare gehalte van de lijmverbinding strikt te kunnen controleren, heeft de bekleding aan de zijkant van de transmissie een overloop.het pak is metalen spalk

8.pneumatische bedieningsbak

De pneumatische bedieningsbak is op het bedieningsframe gemonteerd en bestaat uit een paneel en pneumatische componenten.de twee-positie vijfwegklep en de eenrichtingsgasklep voor de lijmonderdrukking.

9. koppeling, toerentalverminderaar, motor
