Verticale structuur van het lichaam van de papierpulpmachine

De onderste transmissie roestvrijstalen body afvalpapier hydrapulper

Deze apparatuur is een verticale structuur, die voornamelijk bestaat uit een trog, een rotor, een transmissiegedeelte, een pulpbak, een beugel en andere onderdelen.

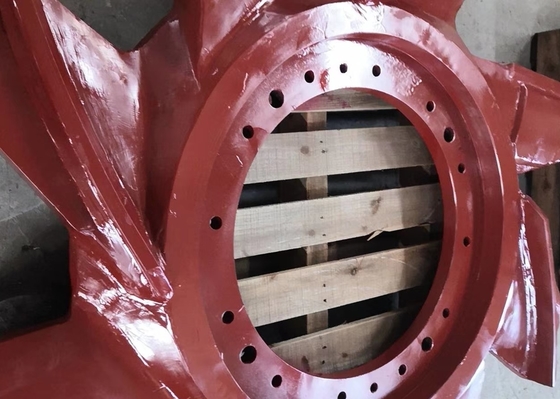

Het rotorapparaat bestaat uit een rotor en een lagerondersteuningsapparaat. De rotor is voorzien van spiraalvormige bladen. Wanneer de rotor roteert, beweegt de slurry van boven naar beneden langs het oppervlak van de rotor. Uiteindelijk wordt de slurry vanuit het onderste deel van de container naar de troggewand geslingerd, en vervolgens langs de troggewand. Nadat de pulp door de rotor naar de bodem is bewogen, ontstaat er een sterke hydraulische impact en afschuiving. De pulp zal wrijven en elkaar wrijven, en uiteindelijk uiteenvallen in enkele vezels. Tegelijkertijd, door de wrijving tussen de vezels en de chemische werking van het ontinkingsmiddel, wordt de inkt van het vezeloppervlak afgepeld. Het lagerondersteuningsapparaat heeft een wrijvingsarme structuur, die allemaal niet-contactafdichtingen zijn, behalve de pakkingbus, waardoor onnodig energieverlies wordt verminderd.

De tank is gelast uit stalen platen, en het bovenste deel is voorzien van hoekijzerflenzen, om te werken bij hoge concentratie en het volume uit te breiden bij ontlading met lage concentratie. Het onderste deel is voorzien van een trogbodemflens die is aangesloten op de pulpput. Er zijn drie schotten aan de onderkant van de tank om de circulatie van de pulpretour te bevorderen, en een geperforeerde plaat wordt gebruikt als verdunningswaterkanaal tijdens desintegratie met hoge concentratie. Een pulpput is voorzien aan de onderkant van de tank, en de pulp wordt afgevoerd nadat de desintegratie is voltooid.

Het onderste deel van de tank is voorzien van een transmissiegedeelte, dat bestaat uit een hoofdas, een lager, een lagerhuis en een poelie.

Onder de rotor kan een zeef met grote opening worden geïnstalleerd volgens de procesvereisten. Vervanging van de rotor en zeefplaat kan ook worden gebruikt als pulper met lage consistentie.

De beugel bestaat uit vier pijlerkolommen en verstevigingsribben, die het troglichaam ondersteunen. Het bovenste deel van de versteviging is aan het troglichaam gelast, en het onderste deel is aan de bodemplaat gelast om de ondersteuning sterker te maken.

Als pulper voor ontinkting wordt deze intermitterend gebruikt. Volgens het proces kan deze pulp met hoge concentratie en pulp met lage concentratie produceren.

Specificatie:

1. De rotor van de pulper met hoge concentratie heeft een hoge pulppconcentratie (ongeveer 3 procentpunten hoger dan die van traditionele pulpers met hoge concentratie); de behandeling van ontinkte pulp van oud papier kan het energieverbruik van pulpverwarming en chemisch verbruik aanzienlijk verminderen en een sterk ontvettingseffect, bevordert de inktdeeltjes om sneller van de vezel los te komen en te verspreiden; en het heeft bijna geen snijeffect op enkele vezels; en heeft minder schade aan onzuiverheden.

2. Het ontladings- en verdunningsapparaat kan de pulp met hoge concentratie direct ontladen zonder deze in de pulptank te verdunnen, wat de ontlaadtijd van de pulp met hoge concentratie aanzienlijk verkort, het vermogen van de apparatuur vermindert en stroom bespaart. Het is bijzonder geschikt voor de daaropvolgende procesvereisten voor pulp met hoge consistentie.
