geheel roestvrij staal gesloten type kraftpapiermachine kopdoos

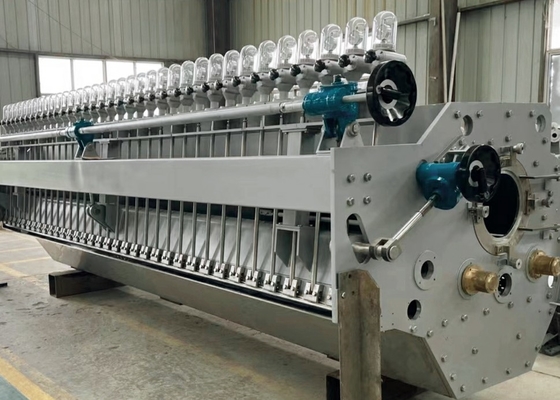

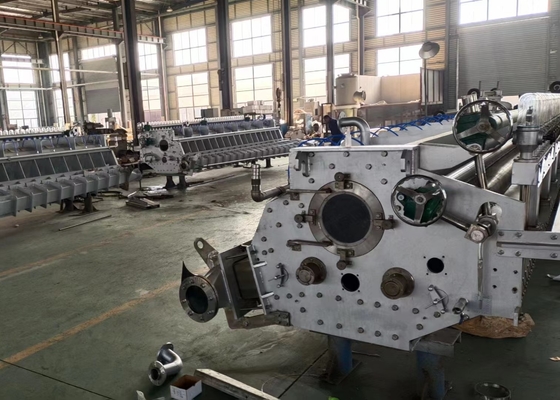

4200 mm roestvrij staal gesloten type/luchtkussing hoofddoos gebruikt voor de Fourdrinier papiermachine

1Hoofddoos.

Hoofddoostype: hoofddoos met luchtkussing

Overstroom: 2~5%

Conic flow header reflux: 10~15%

Lippenbreedte van de kopdoos: 4550 mm

Verticale aanpassingsbereik van bovenste lip: 5~75 mm

Hoogste lip horizontale aanpassingsbereik: 0-25 mm

De onderlip is stilstaand

De consistentie van de binnenvloeiende pulp varieert van 0,4 tot 0,8%.

Het laterale gramverschil van de kopdoos: < ±1,5%

Luchtkussen type hoofddoos neemt roestvrij staal conicaire stroom kop, organisch glas 3 stappen pulp diffusie voeder, vlek minder stalen plaat gelast lichaam, vlek minder stalen evener rol 2pcs,Lippen van roestvrij staal, bovenste lip kan volledig of gedeeltelijk worden aangepast, trimmer afstand 120 mm, met besturingssysteem dat kan worden aangesloten op DCS-systeem om programmering logische controle te bereiken,Hoofddoos lichaam is met organisch glas inspectie gat om pulp niveau te observeren

1.1 Conic stroomkop

Conic kopontwerp, met refluxopening, roestvrij staal gehanteerd lichaam, gepolijste binnenwand kan worden geopend voor eenvoudig onderhoud en reiniging

1.2 Diffusietoestel voor openingen

Hoofddoos is met opening diffusie apparaat, organisch glas gemaakt om te zorgen voor een gelijkmatige pulp voeding

1.3 Verzorgingsinrichting

Twee sets van pulp evener roll, roestvrij staal gemaakt met dubbele spiraal gelijmd gaten, beide zijkanten van de evener roll en gaten openingen worden gepolijst,mechanische snelheid van de wormbox minus aanpassing tussen 9 en 50 tpm volgens de vereisten van het proces

1.4 Verstelinrichting voor de bovenste lip

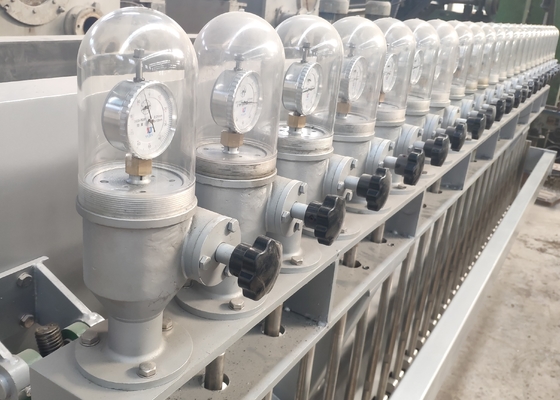

Met inbegrip van het algemene aanpassingsapparaat en het fijnsturingapparaat, kan de bovenste lip door het draaien van het handwiel als geheel omhoog of omlaag bewegen om de opening per productie te bereiken die vereist is,fijn afstemmen kan gedeeltelijke lippenopening aanpassen om het papier zijdelingse gramverschil te verbeteren, gecombineerd lippensysteem met verticale kleine lippen die horizontaal worden bekleed met grote elasticiteit om de verspreiding van pulp verder te verbeteren,kleine verticale lippen zijn uitgerust met een micro-instelapparaat met een wijzer van 0.01 mm voor nauwkeurige aanpassing

1.5 Hoofddoos

De in roestvrij staal geplateerde carrosserie met fijne polijstbehandeling van de onderdelen heeft rechtstreeks contact met pulp, schoon en glad, wat zorgt voor geen hangende vezels op het oppervlak,de basis van de kopdoos nemen gietijzeren structuur

1.6 De gecomprimeerde lucht van de kopbox wordt rechtstreeks aangeleverd door het luchtsystem, uitrusting met inbegrip van een laagpulserende wortelblazer, een geluidsdemper voor in- en uitgangen, motoren, kleppen en leidingen.Blower neemt frequentiegesnelheidsregeling aan, rechtstreeks bestuurd door een besturingssysteem

1.7 met overloopopening om een constant pulpniveau te garanderen

1.8 Wandelplatform

Om de aanpassing van de bovenste lippen te vergemakkelijken, is een zijplatform geïnstalleerd op het bovenste voorste deel van de kopdoos, wandelplaten, tralies en handrails worden gebruikt door roestvrijstalen plaat

1.9 Controlesysteem

Het besturingssysteem van de kopbox omvat de controle van het pulpniveau en de druk in de kopbox.De controle van het pulpniveau wordt verkregen door een zender van het vloeistofniveau die een signaal naar de computer stuurtDe totale druk is de som van de pulpdruk en de luchtdruk. De druksensor leest een signaal en stuurt het na verwerking naar de ontkoppelingssoftware.een uitvoeringssignaal wordt verzonden naar de pulpvoedpomp en de motor van de blaasfrequentiekonverter om automatische controle van de pulpvoedingshoeveelheid en de spuitdruk te bereiken.De controleprecisie van het pulpniveau en de totale druk zijn beide ± 0,5%

Beschrijving van het besturingssysteem:

Systemen voor luchtvoorziening met lage puls

De belangrijkste functie van dit systeem is de continue toevoer van gecomprimeerde lucht in de kopbox.Voor het verkrijgen van een verouderd papiergewicht, de kopdoos is voorzien van een geïmporteerde lage-pulsblazer en een hoog efficiënte geluidsdemper, gecombineerd met een elastische structuur, een trillingsbestendige platform,het kan de trillingen en het geluid van de blazer maximaal absorberen en zorgt voor een stabiele en gelijkmatige persluchttoevoer

Computerbesturingssysteem

Automatische regeling van de druk en de hoeveelheid van de mis bestaat als volgt:

Drukmetersysteem (druksensor, pneumatische drukregelklep)

Vloeistofmetingssysteem (vloeistofniveau sensor, elektrische hydraulische bedieningsklep)

Ontkoppeling (controller, industriële besturingscomputer, scherm)

Naast de handmatige en automatische bediening heeft het systeem ook functies voor het registreren en weergeven van de werkomstandigheden
